柠檬酸聚胺基对棉织物的持久阻燃

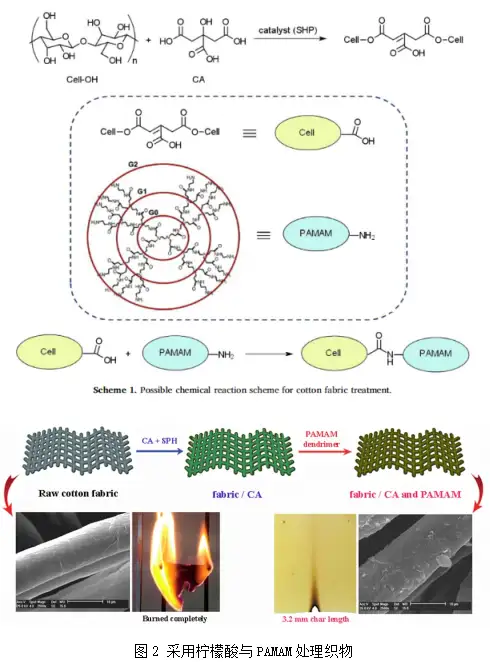

Ali Taherkhani等将基于胺端基的聚（酰胺胺）树状聚合物（PAMAM）和柠檬酸（CA）作为交联剂，开发了新型阻燃材料。在本方法中，棉织物获得了持久的阻燃性和热稳定性。使用傅里叶变换红外光谱（FTIR），扫描电子显微镜（SEM）和热重分析（TGA）对经过处理的棉织物进行结构和热分析。当极限氧指数（LOI）值增加超过25％时，处理过的棉织物的阻燃性能得到显着改善。通过垂直火焰试验研究处理过的棉织物的可燃性表明，燃烧速度显着降低了约0.16 mm / s。发现原棉织物在燃烧后完全快速燃烧，几乎没有残留，而使用柠檬酸的用PAMAM树枝状聚合物处理过的织物留下了更多的残渣，焦炭长度为2mm。

所得结果表明，通过PAMAM树枝状聚合物与柠檬酸一起改性，棉织物的热稳定性和阻燃性均得到显着提高。结果证实了在反复洗涤和摩擦循环后棉织物上阻燃整理剂的耐久性。此外，还对处理过的织物的透气性进行了评估，结果表明用PAMAM树枝状大分子改性棉织物的效果微不足道，因为它仅降低了约0.33％。而使用柠檬酸的PAMAM树枝状大分子处理的织物残留的残渣长度为2 mm。

采用柠檬酸与PAMAM作为交联剂，开发了新型阻燃材料。该阻燃材料使得棉织物具有持久的阻燃性和热稳定性。

参考文献：Ali Taherkhani,MahdiHasanzadeh, Durable flame retardant finishing of cotton fabrics with poly(amidoamine) dendrimer using citric acid. Materials Chemistry and Physics, 2018, 219, 425-432. https://doi.org/10.1016/j.matchemphys.2018.08.058
